3상 회로

1. 서론: 왜 3상인가?

지금까지 배운 단상 회로와 달리, 실제 전력 생산과 전송은 대부분 3상 회로(Three-Phase Circuits)를 기반으로 이루어진다. 그 이유는 명확하다. 3상 시스템은 단상에 비해 전력 전송 효율이 높고 경제적이며, 무엇보다 순시 전력이 시간과 무관하게 일정(Constant)하여 모터와 같은 부하에 부드러운 토크를 제공할 수 있기 때문이다.

2. 평형 3상 전압 (Balanced Three-Phase Voltages)

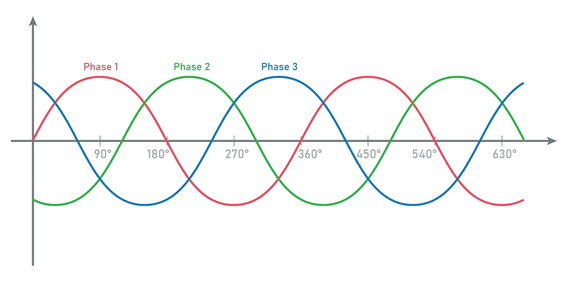

3상 교류 발전기는 120^\circ의 위상차를 가지는 세 개의 정현파 전압을 만들어낸다.

⦁평형 조건: 세 전압의 크기가 같고 위상차가 정확히 120^\circ일 때를 말한다.

⦁상순 (Phase Sequence)

- abc 상순 (Positive Sequence): a상이 기준일 때, b상은 120^\circ 뒤지고, c상은 240^\circ 뒤진다.

V_{an} = V_p \angle 0^\circ, \quad V_{bn} = V_p \angle -120^\circ, \quad V_{cn} = V_p \angle 120^\circ

- acb 상순 (Negative Sequence): a상이 기준일 때, c상이 120^\circ 뒤지고, b상이 240^\circ 뒤진다.

⦁특징: 평형 3상 전압의 합은 항상 0이다 (V_a + V_b + V_c = 0).

3. 3상 결선 방식: Y결선과 \Delta결선

전원과 부하는 각각 Y(와이) 또는 \Delta(델타) 형태로 결선될 수 있다. 이들 간의 전압, 전류 관계를 파악하는 것이 3상 회로 해석의 핵심이다.

3.1 Y-Y 결선 (Y-Connected Source & Load)

⦁선전압과 상전압: 선간 전압(V_L)은 상전압(V_p)보다 크기가 \sqrt{3}배 크고, 위상은 30^\circ 앞선다.

V_{ab} = \sqrt{3} V_{an} \angle 30^\circ

V_L = \sqrt{3} V_p

⦁선전류와 상전류: Y결선에서는 선전류(I_L)와 상전류(I_p)가 동일하다.

I_L = I_p

⦁중성선: 평형 부하일 경우 중성선에 흐르는 전류의 합은 0이므로, 중성선을 제거해도 회로 동작에는 영향이 없다. 이를 이용해 단상 등가 회로(Per-phase Circuit)로 변환하여 해석한다.

3.2 Y-\Delta 결선

⦁부하가 \Delta결선인 경우, 부하의 상전압은 선간 전압과 같다 (V_p = V_L).

⦁선전류와 상전류: 선전류(I_L)는 상전류(I_p)보다 크기가 \sqrt{3}배 크고, 위상은 30^\circ 뒤진다.

I_a = \sqrt{3} I_{AB} \angle –30^\circ

I_L = \sqrt{3} I_p

3.3 등가 변환

해석의 편의를 위해 \Delta 연결된 부하를 등가 Y 연결로 변환하거나 그 반대로 할 수 있다. 평형 부하의 경우 임피던스 관계는 다음과 같다.

Z_Y = \dfrac{Z_\Delta}{3}

4. 3상 회로의 전력 (Power in Three-Phase Circuits)

3상 회로의 가장 큰 장점은 부하에 전달되는 순시 전력의 총합이 시간 t에 무관하게 항상 일정하다는 것이다.

⦁순시 전력: 단상과 달리 맥동하지 않고 일정하다.

p(t) = p_a + p_b + p_c = 3 V_p I_p \cos \theta

⦁평균 전력 (유효 전력, P)

- 상(Phase)값 기준: P = 3 V_p I_p \cos \theta

- 선(Line)값 기준: P = \sqrt{3} V_L I_L \cos \theta

⦁무효 전력 (Q)

- Q = 3 V_p I_p \sin \theta = \sqrt{3} V_L I_L \sin \theta

⦁복소 전력 (S)

- \mathbf{S} = 3 \mathbf{V}_p \mathbf{I}_p^ = \sqrt{3} V_L I_L \angle \theta

⦁피상 전력 (|S|)

- |S| = \sqrt{P^2 + Q^2} = \sqrt{3} V_L I_L
