구조 결정 - 핵 자기공명 분광법

NMR 분광법은 유기 분자의 탄소-수소 골격에 대한 상세한 정보를 제공하여 질량 분석법과 적외선 분광법을 보완하는 가장 중요한 구조 결정 기술이다.

1. NMR 현상 및 원리

1.1 핵 스핀과 공명

• 핵 스핀과 자기장: 홀수 개의 양성자 또는 중성자를 가진 핵 (예: \text{}^{1}\text{H}, \text{}^{13}\text{C})은 스핀을 가지며 작은 자석처럼 행동한다. 이 핵들은 외부 자기장 (\text{B}_0) 하에서 낮은 에너지의 평행 상태 또는 높은 에너지의 역평행 상태로 배열한다.

• 핵 자기공명: 배열된 핵 스핀들이 특정 주파수의 라디오파 (\text{rf}) 에너지를 흡수하여 낮은 에너지 상태에서 높은 에너지 상태로 전이하는 현상을 스핀 젖혀짐 (Spin-Flip)이라고 한다.

• Larmor 주파수: 공명에 필요한 에너지는 외부 자기장 \text{B}_0의 세기에 비례하며, 핵이 에너지를 흡수하는 주파수를 Larmor 주파수라고 한다.

1.2 화학적 이동 (Chemical Shift, \delta)

• 가려짐 (Shielding): 분자 내 각 핵 주위의 전자는 외부 자기장 \text{B}_0에 반대되는 유도 자기장을 생성하여 핵이 느끼는 유효 자기장을 감소시키는데, 이를 가려짐이라고 한다.

• 화학적 이동: 핵 주위의 전자 환경이 다르기 때문에 가려짐의 정도가 핵마다 다르다. 이로 인해 핵이 서로 다른 위치에서 NMR 신호를 나타내며, 이 위치 차이를 화학적 이동이라고 한다.

• \delta 척도: 핵의 흡수 위치를 백만분율 (ppm) 단위인 \delta 값으로 나타낸다. 기준 물질인 TMS (Tetramethylsilane)의 흡수 위치는 0\ \delta로 정의된다.

• 높은 장 (Upfield): NMR 스펙트럼의 오른쪽 영역이며, 핵이 강하게 가려져 공명을 위해 높은 자기장이 필요함을 의미한다.

• 낮은 장 (Downfield): NMR 스펙트럼의 왼쪽 영역이며, 핵이 약하게 가려져 공명을 위해 낮은 자기장이 필요함을 의미한다.

2. H NMR 분광법의 해석

2.1 화학적 이동 경향과 이방성 효과

• 전자 밀도: \text{O}, \text{N}, 할로젠과 같은 전기음성 원자에 인접한 양성자는 전자를 뺏겨 벗겨짐 (Deshielding) 현상이 심해지므로 NMR 흡수가 낮은 장으로 이동한다.

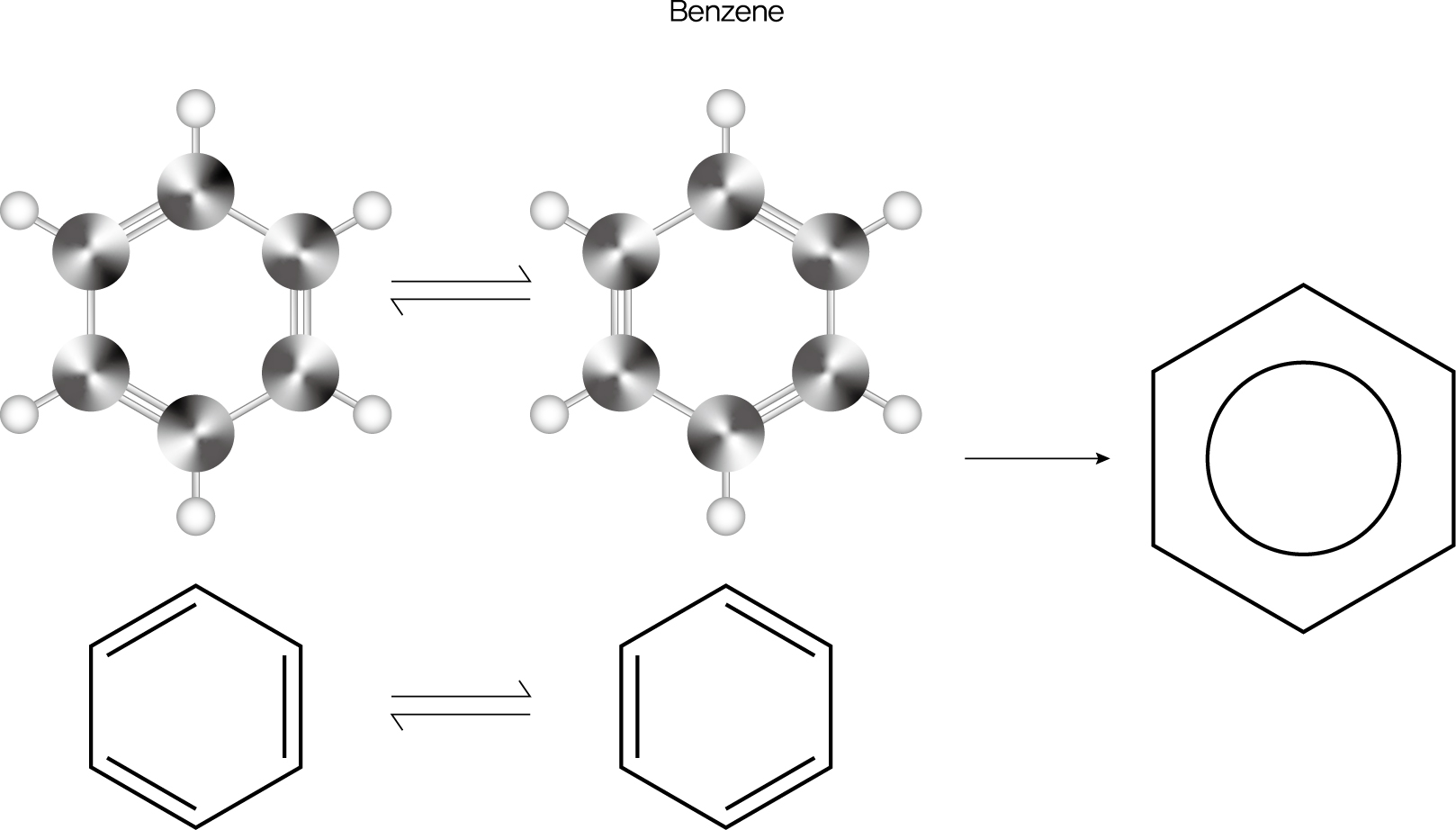

• 이방성 효과 (Anisotropy): 알켄, 알카인, 방향족 화합물의 \pi 전자는 외부 자기장에 의해 순환하며 유도 자기장을 만든다. 이 유도 자기장이 핵의 위치에 따라 \text{B}_0를 강화하거나 감소시켜 예상치 못한 화학적 이동을 유발한다. 예를 들어, 방향족 고리의 양성자는 고리 전류 때문에 매우 강한 벗겨짐 (약 7\sim8\ \delta)을 경험한다.

• 혼성화: \text{sp}^{2} 탄소에 결합된 양성자 (예: 바이닐, 방향족 수소)는 \text{sp}^{2} 탄소의 양성자보다 낮은 장에서 흡수된다.

2.2 신호의 수와 적분

• 양성자 동등성: 동일한 화학적 및 전자적 환경에 있는 핵은 하나의 NMR 흡수를 보인다.

• 흡수의 적분: 피크 아래의 면적은 그 흡수를 보이는 양성자의 상대적인 수에 비례하며, 분자 내 서로 다른 종류의 수소 원자 개수를 파악하는 데 결정적인 정보를 제공한다.

• 교환성 수소 (\text{-OH, -NH}): 알코올 (\text{-OH}) 또는 아민 (\text{-NH})의 양성자 신호는 수소 결합 및 용매와의 빠른 양성자 교환으로 인해 넓은 단일선으로 나타나며, 그 위치는 농도와 온도에 따라 변동성이 매우 크다.

2.3 스핀-스핀 갈라짐 (Spin-Spin Splitting)

• 원리: 인접한 핵 스핀 간의 상호작용 (짝지음, Coupling) 때문에 NMR 흡수 신호가 다중선 (Multiplet)으로 갈라지는 현상이다.

• 규칙: \text{n} 개의 동등한 이웃 양성자에 의해 신호가 \text{n}+1 개의 피크로 갈라진다.

• 짝지음 상수 (J): 다중선에서 피크 사이의 거리를 Hz 단위로 나타낸 값이다. 짝지음을 하는 두 핵 무리는 동일한 짝지음 상수를 가져야 한다.

3. C NMR 분광법의 해석

3.1 기술적 특징

• FT-NMR: \text{}^{13}\text{C}는 자연 존재비가 낮기 때문에 신호 평균화와 Fourier 변환 (FT) 기술을 사용하여 민감도를 높인다.

• 넓은띠 짝풀림 (Broadband Decoupling): \text{}^{1}\text{H}의 \text{rf} 주파수를 조사하여 \text{C}-\text{H} 짝지움을 제거한다. 이로 인해 모든 \text{}^{13}\text{C} 신호가 갈라지지 않은 단일 피크로 나타나 스펙트럼 해석을 단순화한다.

• 적분 불가: \text{}^{13}\text{C} NMR 스펙트럼은 FT 기술의 특성상 피크의 면적을 적분하여 탄소의 개수를 결정할 수 없다.

3.2 화학적 이동 경향

• \text{sp}^{3} 탄소: 0\sim90\ \delta 영역에서 흡수한다.

• \text{sp}^{2} 탄소: 110\sim220\ \delta 영역에서 흡수한다.

• 카보닐 탄소 (\text{C}=\text{O}): 160\sim220\ \delta 영역의 가장 낮은 장에서 나타나 쉽게 구별된다.
