[회로이론]
0

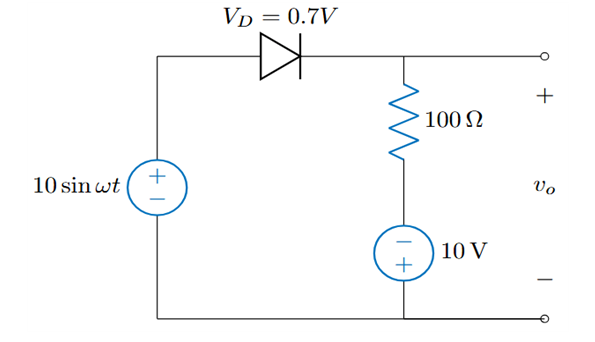

다음 회로에서 V_o(t)의 최댓값으로 알맞은 것은?
1
10\ \mathrm{V}
오답
2
20\ \mathrm{V}
3
10.7\ \mathrm{V}
4
19.3\ \mathrm{V}
5
9.3\ \mathrm{V}
v_o가 최댓값이 될 때는 입력 전압이 최댓값이 될 때이다. 따라서 입력 전압이 10V일 때, 다이오드는 순방향 바이어스가 걸리므로 켜진 상태이고, v_o=9.3V로 최댓값을 가진다. 따라서 답은 ⑤이다.
