[회로이론]

0

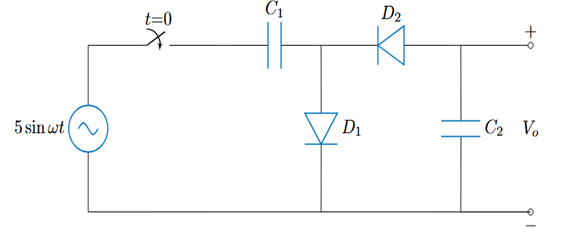

다음 회로에서 스위치는 t = 0에서 닫힌다. 다이오드는 전부 이상적인 다이오드이고 초기 커패시터 전압은 0일 때, 정상상태에서 v_o 의 진폭으로 알맞은 것은?

위 회로는 Voltage doubler - 전압 2배 회로이다. v_{in}이 0보다 작을 때 C1이 충전되고, v_{in}이 0보다 클 때 전압원과 C1의 전압이 합성되어 출력되므로 정상상태에서 v_o의 진폭은 10V이다. 따라서 답은 ①이다.
