[회로이론]

0

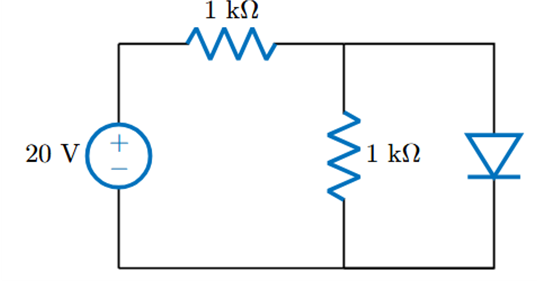

다음 회로에서 다이오드의 순방향 전압은 0.7\ \text{V}이다. 다이오드가 소비하는 전력 P로 알맞은 것은?

다이오드는 순방향 바이어스가 걸려 켜진 상태이다. 흐르는 전류를 KCL을 통해 계산하면 19.3mA - \frac{0.7}{1k} = 18.6mA 이고, 걸린 전압은 0.7V이므로 다이오드가 소비하는 전력 P = 18.6mA \cdot 0.7V = 13.0mW 이다. 따라서 답은 ③이다.
