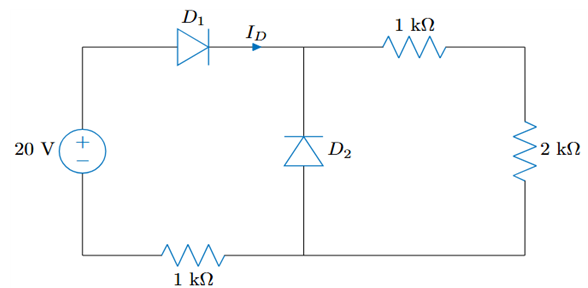

다음 회로에서 다이오드 전압은 0.7V이다. 다이오드 전류 I_p 값으로 알맞은 것은?

D1에 순방향 바이어스가 걸려 켜진 상태이고, D2에 역방향 바이어스가 걸려 꺼진 상태이다. 따라서 1k-2k-1k 직렬 저항에 걸리는 전압 강하는 19.3V가 되고, 전류 I_D = \frac{19.3}{4k} = 4.825mA 이므로 답은 ②이다.
