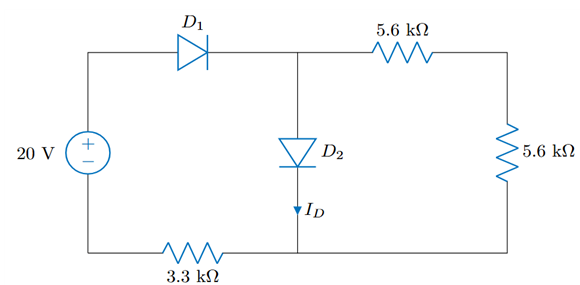

다음 회로에서 다이오드 전압은 0.7V이다. 다이오드 전류 I_p 값으로 알맞은 것은?

D1, D2에 순방향 바이어스가 걸려 켜진 상태이다. 오른쪽 직렬 연결된 5.6k + 5.6k에 0.7V가 걸리고, 3.3k에 17.6V가 걸리므로 KCL을 적용하면 I_D = \frac{17.6}{3.3k} - \frac{0.7}{11.2} = 5.57mA 이므로 답은 ①이다.
