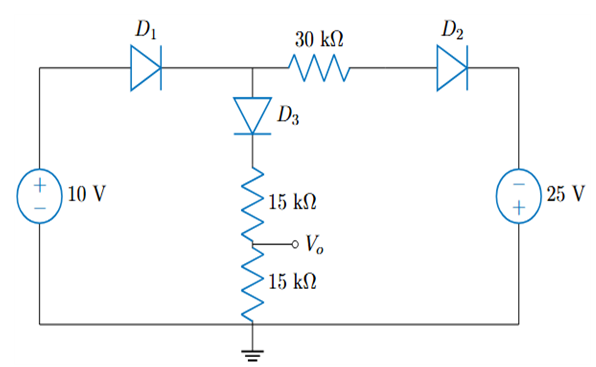

다음 회로에서 이상적인 다이오드 모델을 사용하여 구한 V_0 값으로 알맞은 것은?

D1, D2, D3에 순방향 바이어스가 걸려 켜진 상태이고, 단락으로 작동한다. 따라서 V_o = \frac{15k}{15k + 15k} \cdot 10V = 5V 이므로 답은 ④이다.
