[회로이론]

0

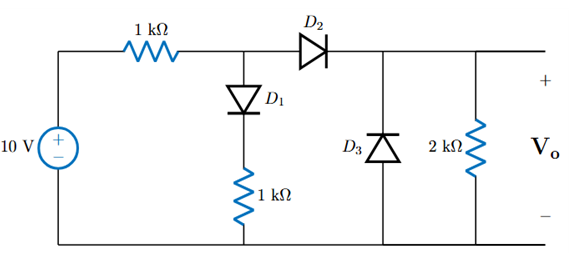

다음 회로에서 이상적인 다이오드 모델을 사용하여 구한 V_o 값으로 알맞은 것은?

D1, D2에는 순방향 바이어스가 걸리므로 켜진 상태이며, D3는 역방향 바이어스가 걸려 꺼진 상태이다. 따라서 V_o = 10 \cdot \frac{1||2}{1 + 1||2} = 4 이므로 답은 ①이다.
