[회로이론]
0

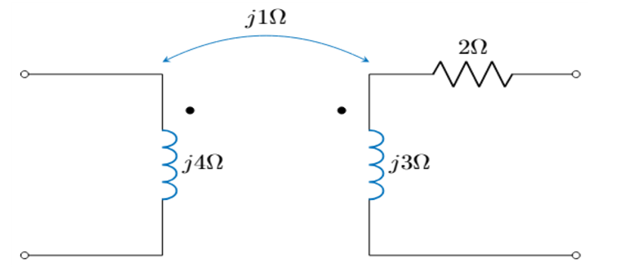

다음 2포트 회로망의 역전송 파라미터 중 A로 알맞은 것은?
1
3 - j2
오답
2
3 + j2
3
2 - j3
4
2 + j3
5
4 - j2
A = \frac{V_2}{V_1}|_{I_1=0} 이다. I_1 = 0 으로 두고 계산한다. 1차측에는 상호 유도에 의한 전압만 발생한다. 2차측에서는 상호 유도에 의한 전압이 없으므로 V_2 = I_2(2 + j3) 임을 알 수 있다. 여기서 V_1 = j1 \cdot I_2 이므로 이를 대입하여 계산하면 A = 3 - j2 이다. 따라서 답은 ①이다.
