[회로이론]
0

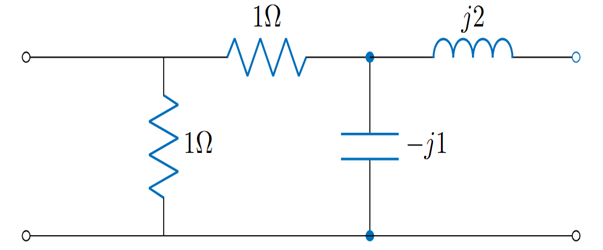

다음 2포트 회로망의 ABCD 파라미터 중 B로 알맞은 것은?
1
\displaystyle 1 + j2
오답
2
\displaystyle -1 + j2
3
\displaystyle 1 - j2
4
\displaystyle -1 - j2
5
\displaystyle 2 + j1
B = \frac{V_1}{-I_2}|_{V_2=0} 이다. V_2 = 0(단락)으로 두고 계산한다. 가운데 노드의 전압은 j2(-I_2) 이므로 커패시터로 흐르는 전류를 계산하면 2I_2 가 된다. 따라서 V_1 = j2 \cdot (-I_2) + 1 \cdot I_2 = (-1 + j2)(-I_2) 가 되므로 B = -1 + j2 이다. 따라서 답은 ②이다.
