[회로이론]
0

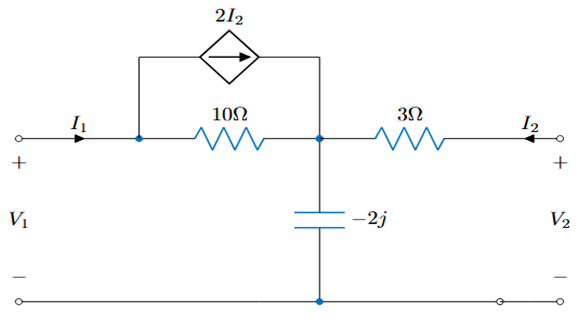

다음 2포트 회로망의 하리브리드 파라미터 중 H_{21}로 알맞은 것은?
1
\displaystyle \frac{-4 - j6}{13}
오답
2
\displaystyle \frac{-4 + j6}{13}
3
\displaystyle \frac{4 - j6}{13}
4
\displaystyle \frac{4 + j6}{13}
5
\displaystyle \frac{-2 + j3}{13}
H_{21} = \frac{I_2}{I_1}|_{V_2=0} 이다. V_2 = 0 으로 두고 계산한다. 커패시터에 흐르는 전류는 I_1 + I_2 이므로 가운데 노드의 전압은 (I_1 + I_2)(-j2) 이다. 또한 가운데 노드의 전압은 -3I_2 이므로 둘을 같다고 두고 전개하면 H_{21} = \frac{I_2}{I_1} = \frac{j2}{3 - j2} = \frac{-4 + j6}{13} 이다. 따라서 답은 ②이다
