[회로이론]
0

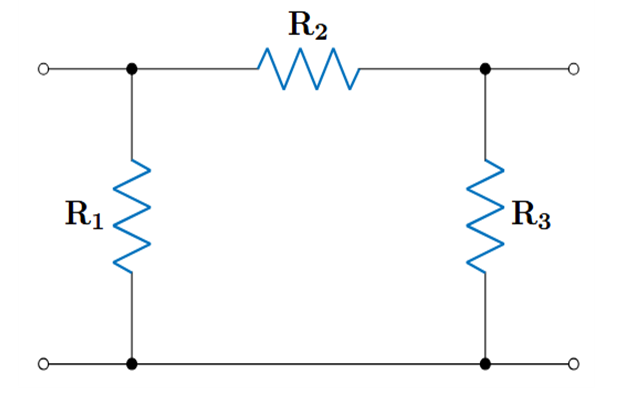

주어진 Z 파라미터를 바탕으로 다음 회로에서 구한 R_2 값으로 알맞은 것은?
[Z]=\begin{bmatrix}0.8 + j0.4 & \;0.6 - j0.2\\[6pt]0.6 - j0.2 & \;0.7 + j0.1\end{bmatrix}
1
2
오답
3
1j
4
5
2j
\pi형 회로에서 R_2를 Z 파라미터를 이용해 다음과 같이 구할 수 있다.
R_2 = \frac{Z_{11}Z_{22} - Z_{12}Z_{21}}{Z_{12}} = j1 이므로 답은 ③이다.
