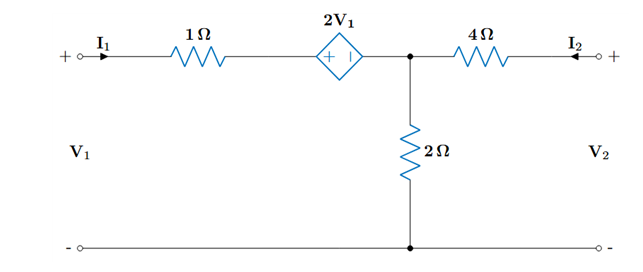

다음 2포트 회로망의 Z 파라미터 중 Z_{11}로 알맞은 것은?
1
-1
오답
2
-2
3
-3
4
-4
5
-5
Z_{11} = \frac{V_1}{I_1}|_{I_2=0} 이다. I_2 = 0 으로 두고 KVL을 사용하여 계산하면 V_1 - 1I_1 - 2V_1 - 2I_1 = 0 이 된다.
정리하면 V_1 = -3I_1 이 되므로 Z_{11} = -3 이다. 따라서 답은 ③이다.
