[회로이론]
0

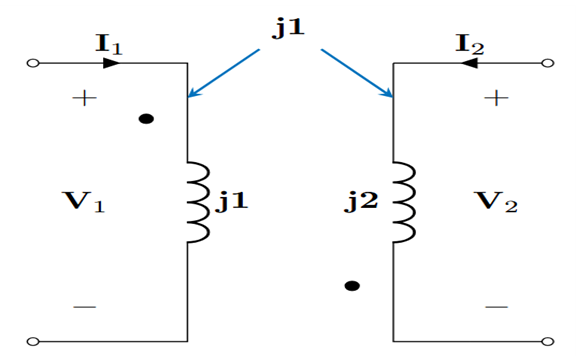

다음 2포트 회로망의 Z 파라미터 중 Z_{22}로 알맞은 것은?
1
j1
오답
2
j2
3
j3
4
j4
5
j5
Z_{22} = \frac{V_2}{I_2}|_{I_1=0} 이다. 자기 결합 인덕터에 의한 회로 방정식은 다음과 같다.
V_1 = Z_{11}I_1 + Z_{12}I_2
V_2 = Z_{21}I_1 + Z_{22}I_2
I_1 = 0으로 두고 계산하면 V_2 = (j2)I_2 가 되므로 Z_{22} = j2이다. 따라서 답은 ②이다.
