[회로이론]

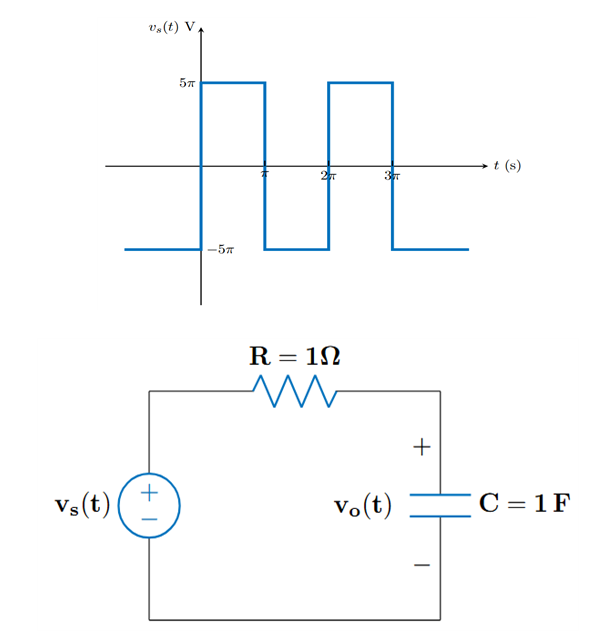

다음과 같은 주기 T = 2\pi인 구형파 전압 v_s(t)가 다음 RC 회로에 인가된다. 이 때 출력 전압 v_o(t)의 기본 주파수 성분의 진폭은?

회로의 전달 함수를 구하면 \displaystyle H(s) = \frac{1}{1 + jw} 이다.

기본 주파수 w_0 = 1이므로 그때의 gain \displaystyle |H(j1)| = \frac{1}{\sqrt{2}} 이다.

입력 기본파 진폭이 \displaystyle \frac{4 \cdot 5\pi}{\pi} = 20이므로 출력되는 기본파 진폭은 \displaystyle \frac{20}{\sqrt{2}} = 10\sqrt{2}이다. 따라서 답은 ②이다.
