[회로이론]
0

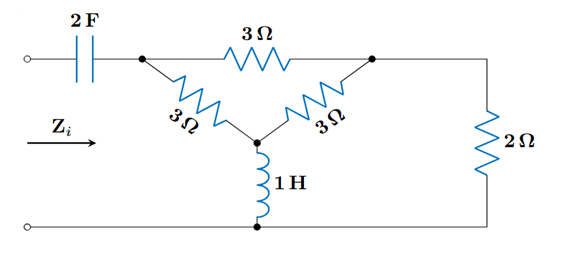

s의 함수로서 다음 회로망의 입력 단자에서 구동점 임피던스로 알맞은 것은?
1
\dfrac{4s^{2}+7s+2}{2s(s+3)}
오답
2
\dfrac{6s^{2}+12s+2}{3s(s+1)}
3
\dfrac{8s^{2}+15s+4}{2s(s+4)}
4
\dfrac{4s^{2}+8s+5}{2s(s+6)}
5
\dfrac{6s^{2}+7s+4}{s(s+5)}
\Delta - Y 변환을 통해 폐회로의 임피던스를 등가하면 3\Omega이 Y 형태의 1\Omega이 된다. 따라서 구동점 임피던스를 계산하면
Z(s) = \frac{1}{2s} + 1 + (1 + s) \parallel 3 = \frac{8s^2 + 15s + 4}{2s^2 + 8s} 이므로 답은 ③ 이다.
