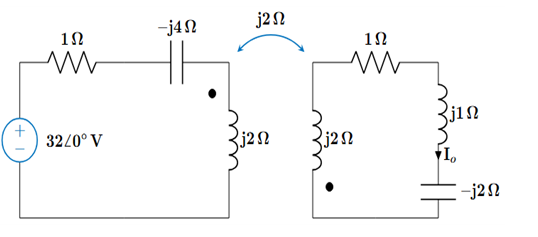

다음 회로에서 \displaystyle I_{0}의 값으로 알맞은 것은?
1
\dfrac{64}{1 + j4}
오답
2
\dfrac{64}{1 + j7}
3
\dfrac{32}{1 + j4}
4
\dfrac{32}{1 - j4}
5
\dfrac{4}{1 + j4}
Mesh current를 시계 방향 I_1, I_2로 설정한다. I_2가 다른 방향으로 진입하므로 상호 인덕턴스 항의 부호는 + 이다. 따라서 회로 방정식은 다음과 같다.
\begin{cases} \displaystyle (1 - j2)I_1 + j2I_2 = 32 \\ \displaystyle j2I_1 + (1 + j1)I_2 = 0 \end{cases}
위 회로 방정식을 풀면 \displaystyle I_2 = \dfrac{64}{1 + j7} 이고, I_0\ = I_2이므로 답은 ②이다.
