[회로이론]
0

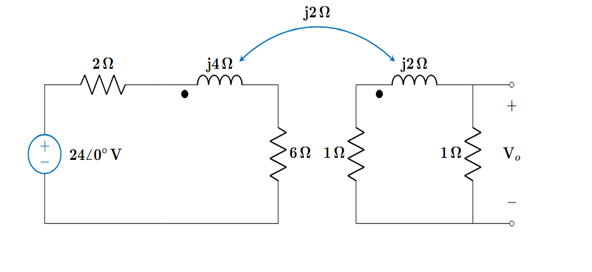

다음 회로에서 \displaystyle V_{0}의 값으로 알맞은 것은?
1
\dfrac{2}{1 + j1}
오답
2
\dfrac{4}{-2 + j1}
3
\dfrac{4}{-2 - j1}
4
\dfrac{4}{1 - j2}
5
\dfrac{4}{1 + j1}
Mesh current를 시계 방향 I_1, I_2로 설정한다. I_2가 같은 방향으로 진입하므로 상호 인덕턴스 항의 부호는 + 이다. 따라서 회로 방정식은 다음과 같다.
\begin{cases} \displaystyle (8 + j4)I_1 + j2I_2 = 24 \\ \displaystyle j2I_1 + (2 + j2)I_2 = 0 \end{cases}
위 회로 방정식을 풀면 \displaystyle I_2 = \dfrac{4}{-2 + j1} 이고, V_o = 1 \times I_2이므로 답은 ②이다.
