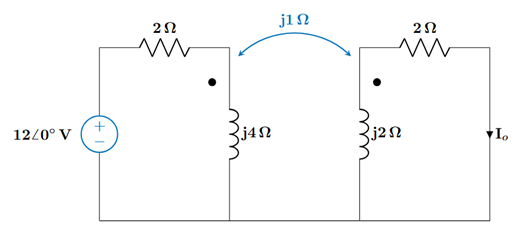

다음 회로에서 \displaystyle I_{0}의 값으로 알맞은 것은?

Mesh current를 시계 방향 I_1, I_2로 설정한다. 두 전류가 서로 다른 방향으로 진입하므로 상호 인덕턴스 항의 부호는 -이다. 따라서 회로 방정식은 다음과 같다.

\begin{cases} \displaystyle (2 + j4)I_1 - j1I_2 = 12 \\ \displaystyle -j1I_1 + (2 + j2)I_2 = 0 \end{cases}

위 회로 방정식을 풀면 I_0 = I_2 = \dfrac{3\sqrt{2}}{2} \angle 45^\circ , 답은 ②이다.
