[회로이론]
0

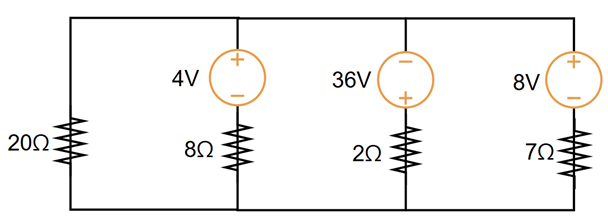

다음 회로에서 20\Omega 저항에 양단의 전위차를 구하시오.
1
10V
오답
2
20V
3
30V
4
40V
5
50V

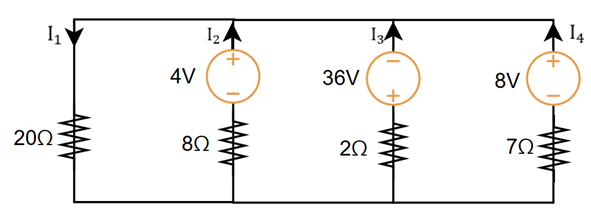

KCL을 이용하기 위해 회로에서 각 부분에 흐르는 전류를 \displaystyle I_1,\ I_2,\ I_3,\ I_4 라고 하자.
\displaystyle I_2 + I_3 + I_4 = I_1
\displaystyle 8 - 7I_2 - 20I_1 = 0
\displaystyle -36 - 2I_3 - 20I_1 = 0
\displaystyle 4 - 8I_4 - 20I_1 = 0
\displaystyle I_1 = -1(\mathrm{A}),\;I_2 = 4(\mathrm{A}),\;I_3 = -8(\mathrm{A}),\;I_4 = 3(\mathrm{A})\;\rightarrow\;V_{20\Omega} = |I_1 \times 20| = 20(\mathrm{V})
