회로이론 / 회로망 정리 / 13번

마이노트

[회로이론]

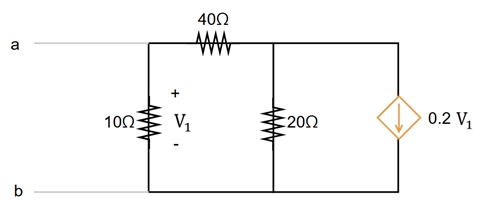

다음 노턴 등가 회로(Norton's equivalent circuit)의 \text{R}_\text{n}의 값을 구하시오.

Node \displaystyle a 에서 \displaystyle 1A 의 전류가 흘러들어간다고 가정하자.

각 node의 전압을 \displaystyle v_1,\ v_2 라고 하자.

\displaystyle \dfrac{v_1 - v_2}{40} + \dfrac{v_1}{10} = 1

\displaystyle \dfrac{v_2 - v_1}{40} + \dfrac{v_2}{20} + \dfrac{v_1}{5} = 0

\displaystyle v_1 = \dfrac{60}{11}(V),\ v_2 = -\dfrac{140}{11}(V)

\displaystyle R_{Th} = \dfrac{v_1}{1A} = \dfrac{60}{11}(\Omega)
