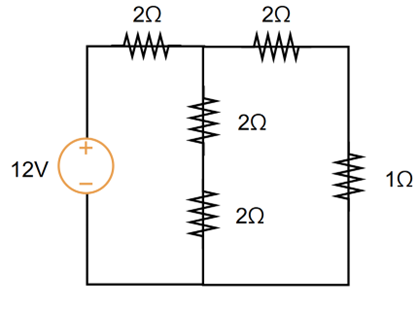

테브난 정리(Thevenin's theorem)을 이용하여 다음 회로에서 1Ω의 저항에서 소비되는 전력을 구하시오.

R_{\mathrm{Th}} = 2 + 2||(2 + 2) = \frac{10}{3}(\Omega),\quad V_{\mathrm{oc}} = 12 \times \frac{2}{3} = 8(\mathrm{V})

\displaystyle V_{1\Omega} = 8 \times \frac{1}{\frac{10}{3} + 1}= \frac{24}{13}(\mathrm{V}),\quad P_{1\Omega} = \frac{V_{1\Omega}^2}{1}= \frac{576}{169}(\mathrm{W})
