[회로이론]
0

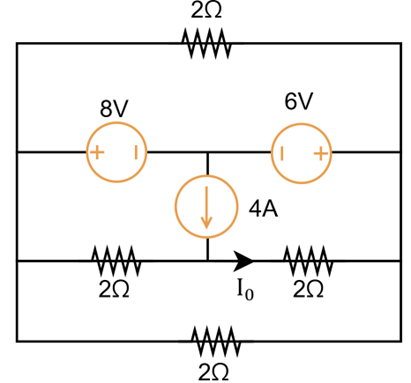

다음 회로에서 중첩의 원리(superposition)을 이용하여 \text{I}_\text{0}의 값을 구하시오.
1
\displaystyle \dfrac{3}{2}\,\mathrm{A}
오답
2
\displaystyle \dfrac{5}{2}\,\mathrm{A}
3
\displaystyle \dfrac{7}{2}\,\mathrm{A}
4
\displaystyle \dfrac{9}{2}\,\mathrm{A}
5
\displaystyle \dfrac{11}{2}\,\mathrm{A}
8V :\ I_{01} = \dfrac{8}{4} = 2(A)
6V :\ I_{02} = -\dfrac{6}{4} = -1.5(A)
4A : 대칭성에 의해 I_{03} = 2(A)
I_0 = I_{01} + I_{02} + I_{03} = 2.5(A)
