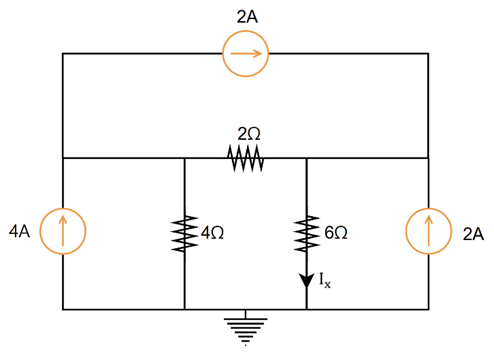

다음 회로에서 노드 해석법(nodal analysis)을 사용하여 \text{I}_\text{x}의 값을 구하시오.
1
-1A
오답
2
-\tfrac{1}{3}\text{A}
3
\tfrac{2}{3}\text{A}
4
2A
5
\tfrac{8}{3}\text{A}
2\Omega 저항 왼쪽 node의 전압을 V_1, 오른쪽 node의 전압을 V_2라고 하자.
\displaystyle\frac{V_1}{4} + \frac{V_1 - V_2}{2} + 2 = 4,\qquad\frac{V_2}{6} + \frac{V_2 - V_1}{2} = 2 + 2
V_1 = \displaystyle\frac{40}{3}(\mathrm{V}),\;V_2 = 16(\mathrm{V})\;\rightarrow\;I_x = \frac{V_2}{6} = \frac{8}{3}
