[회로이론]
0

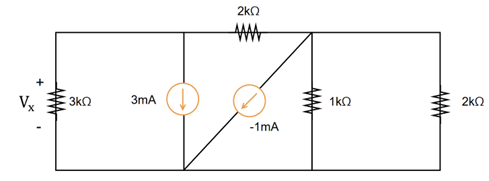

다음 회로에서 \text{V}_\text{x}의 값을 구하시오.
1
-\tfrac{66}{17}\ V
오답
2
-\tfrac{60}{17}\ V
3
-\tfrac{54}{17}\ V
4
-\tfrac{48}{17}\ V
5
-\tfrac{42}{17}\ V
상단 2k\Omega 저항의 왼쪽 node의 전압을 v_1, 오른쪽 node의 전압을 v_2라고 하자.
\displaystyle\frac{v_1}{3k} + 3m + \frac{v_1 - v_2}{2k} = 0,\qquad\frac{v_1 - v_2}{2k} = -1m + \frac{v_2}{1k||2k}
\displaystyle V_1 = -\frac{66}{17}\,(\mathrm{V})
