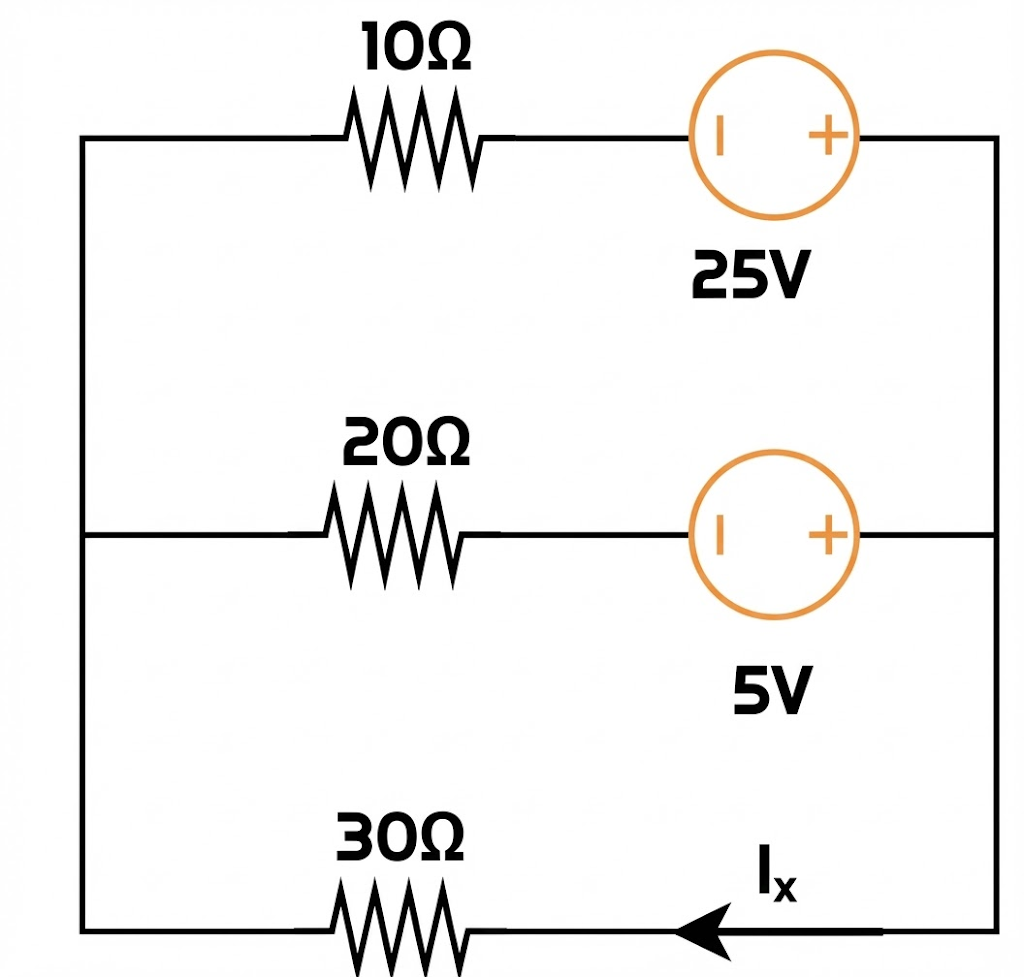

다음 회로에서 \text{I}_\text{x}의 값을 \tfrac{p}{q} (단, p, q는 서로소)라고 할 때, p+q의 값을 구하시오.
1
-1A
오답
2
-0.5A
3
0.5A
4
1A
5
2A
\displaystyle I_x = I_1 + I_2 ( \displaystyle I_1: 25V 전원에 전력 공급하는 방향, \displaystyle I_2: 5V 전원에 전력 공급하는 방향으로 흐른다고 가정)
\displaystyle 25 - 10I_1 - 30I_x = 0,\ 5 - 20I_2 - 30I_x = 0,\ I_x = 0.5(A)
