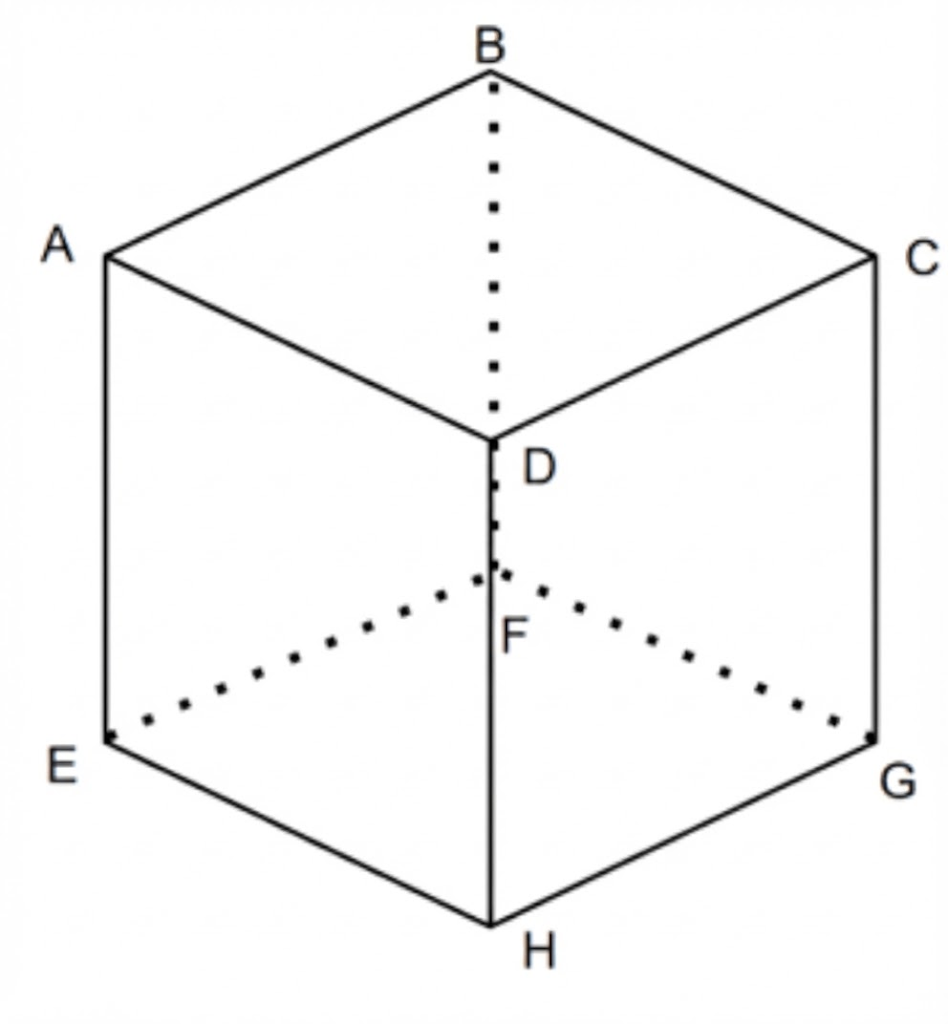

한 개의 저항이 동일한 도선 12개로 아래 그림과 같은 정육면체의 회로를 만들었다. 전류가 A에서 흘러 들어가 B로 나올 때의 합성저항을 \text{R}_1, C로 흘러 나올 때의 합성저항을 \text{R}_2라고 했을 때, \text{R}_1/\text{R}_2의 값을 구하시오.
1
\tfrac{7}{10}
오답
2
\tfrac{7}{9}
3
\tfrac{9}{10}
4
\tfrac{5}{6}
5
\tfrac{3}{4}

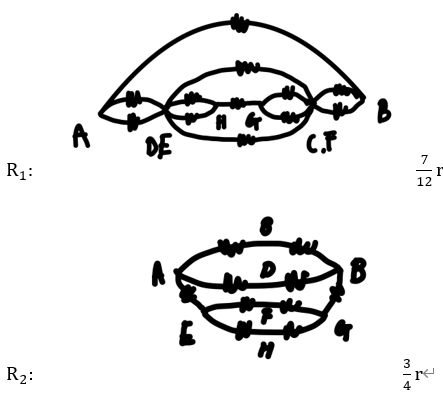

한 도선의 저항을 r이라고 할 때,
\dfrac{R_1}{R_2} = \dfrac{7}{9}
