[회로이론]
0

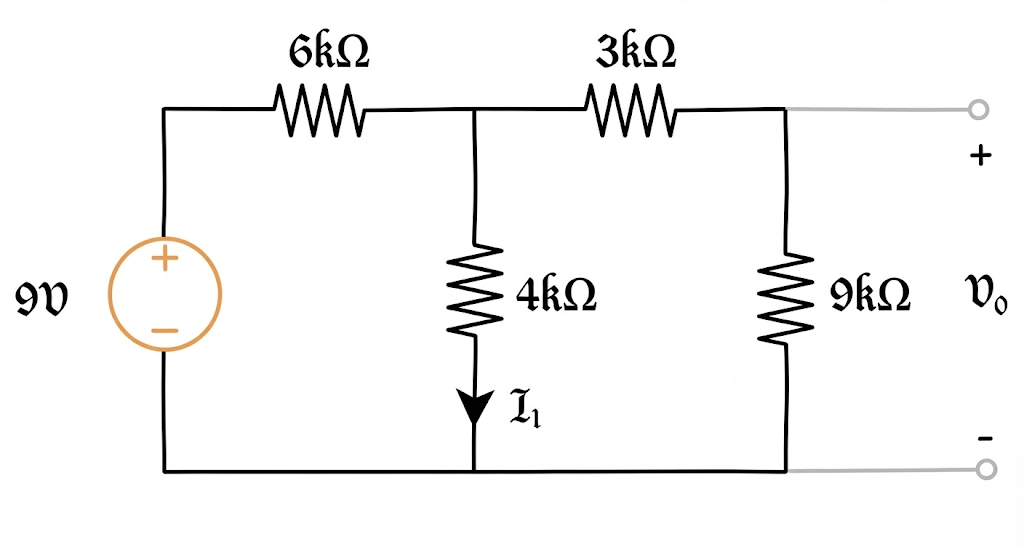

다음 회로에서 \text{I}_1와 \text{V}_0의 값을 옳게 짝지은 것은?
1
\text{I}_1 = \dfrac{3}{4}\ mA , \text{V}_0 = \dfrac{3}{4}\ V
오답
2
\text{I}_1 = \dfrac{3}{4}\ mA , \text{V}_0 = \dfrac{9}{4}\ V
3
\text{I}_1 = \dfrac{9}{4}\ mA , \text{V}_0 = \dfrac{3}{4}\ V
4
\text{I}_1 = \dfrac{9}{4}\ mA , \text{V}_0 = \dfrac{9}{4}\ V
5
\text{I}_1 = \dfrac{9}{4}\ mA , \text{V}_0 = \dfrac{27}{4}\ V
\displaystyle R_{eq} = 6 + 4||12 = 9\ (\text{k}\Omega),\ 9V 전원에 흐르는 전류는 \dfrac{9}{9\text{k}} = 1(\text{mA})
6k\Omega에 6V, 나머지에 3V 걸림 \Rightarrow I_1 = \dfrac{3}{4\text{k}} = \dfrac{3}{4}(\text{mA}),\ V_0 = 3 \times \dfrac{9}{12} = \dfrac{9}{4}(\text{V})
