[회로이론]
0

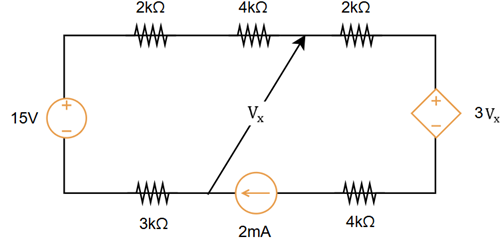

그림 속 회로의 전류 전원에서 공급된 전력을 구하시오.
1
-12mW
오답
2
-8mW
3
4mW
4
8mW
5
12mW
V_x = 15 - 2m \times (3k + 2k + 4k) = -3(\text{V})
KVL에 의해 \displaystyle \sum V = 15 - 2m(2k + 4k + 2k + 4k + 3k) - 3V_x + V_{I_s} = 0,\ V_{I_s} = 6(\text{V}) (방향: +6V-)
P_s = -2m \times 6 = -12(\text{mW}) 흡수 = 12(\text{mW}) 공급
