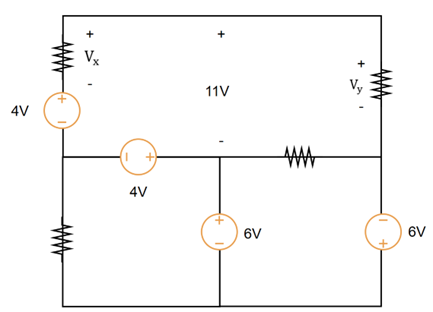

다음 회로에서 \text{V}_{y} - \text{V}_{x}의 값을 구하시오.

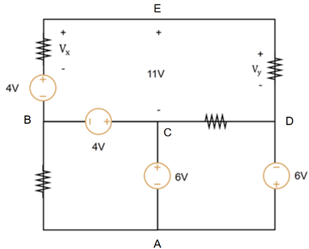

위 그림처럼 회로의 각 node를 A, B, C, D, E라고 하고 편의상 node의 전압 또한 A, B, C, D, E라고 하자. node A의 준위를 0이라고 두면, C=6V, D=-6V, B=C-4=2V

V_x = E - B - 4,\ V_y = E - D,\ V_y - V_x = -D + B + 4 = 12(\text{V})
