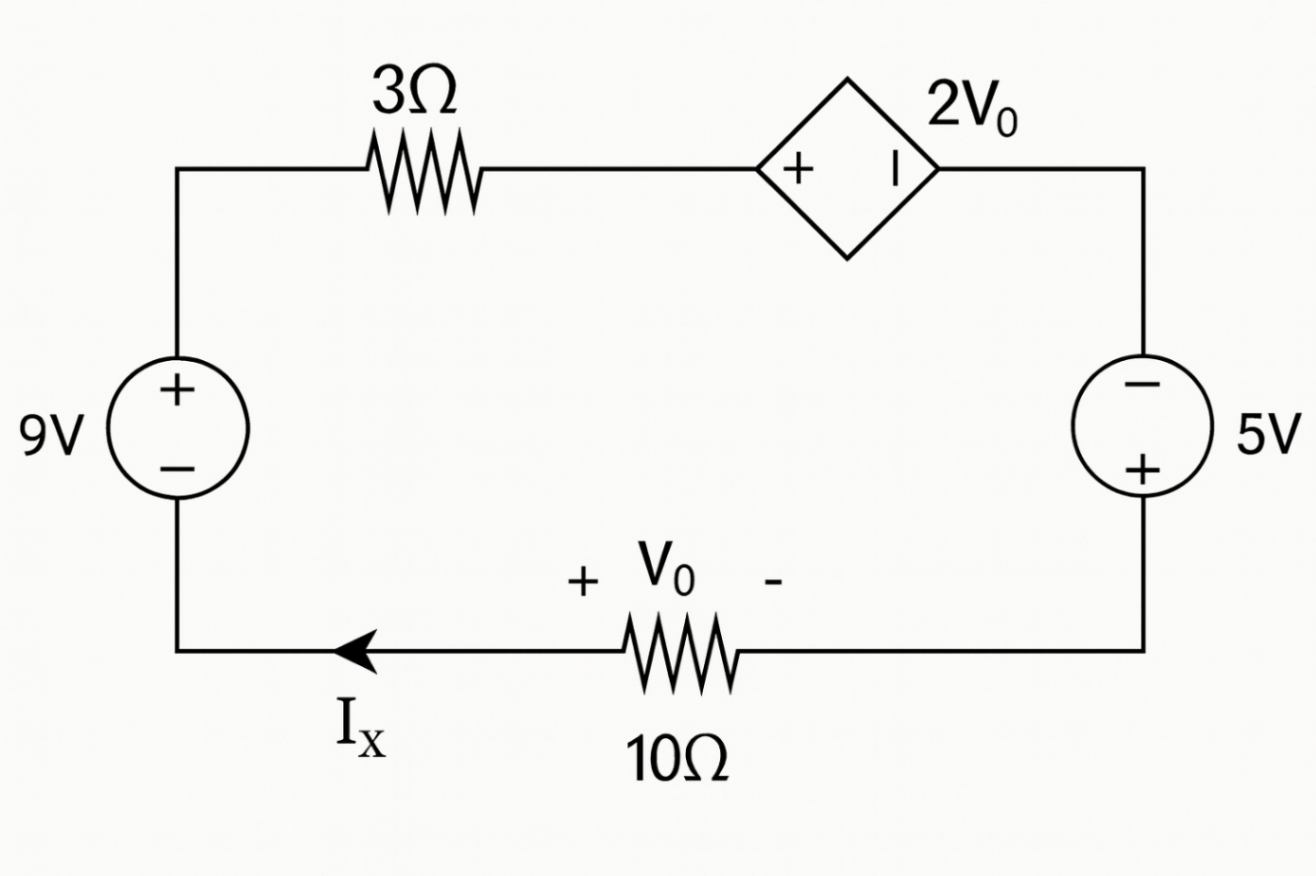

다음 회로에서 I_x의 값을 구하시오.

KVL에 의해 loop에서 \displaystyle \sum V = 0 = 9 - 3I_x - 2V_0 + 5 + V_0,\ V_0 = -10I_x을 대입하면 \displaystyle I_x = -2(\text{A})
