[회로이론]

0

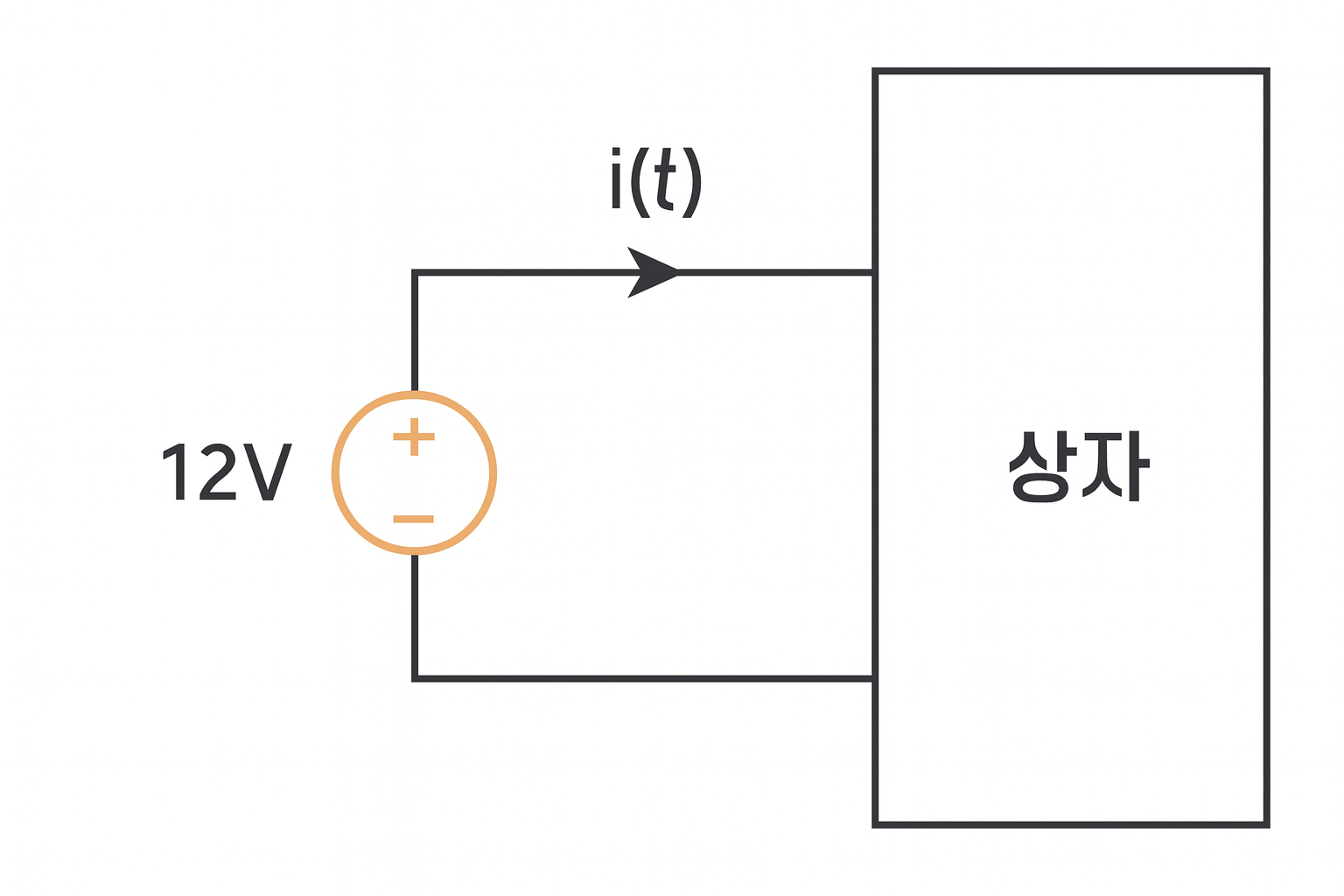

다음의 회로에서 상자가 흡수한 에너지가 그래프 1.5와 같을 때, 0~14초 사이에 상자에 흘러 들어가는 전하량을 구하시오. (Plus: 시간-전류 그래프를 그려보시오.)

i(t)=\dfrac{w(t)}{v(t)}=\dfrac{w(t)}{12}

\displaystyle\int_{0}^{14} i(t)dt=\dfrac{1}{12}\Bigl[\displaystyle\int_{0}^{3} 2tdt +\displaystyle\int_{3}^{4} 6dt +\displaystyle\int_{4}^{6} (18-3t)dt +\displaystyle\int_{6}^{8} 0dt +\displaystyle\int_{8}^{10} (8-t)dt +\displaystyle\int_{10}^{12} (-2)dt +\displaystyle\int_{12}^{14} (t-14)dt\Bigr]

=\dfrac{13}{12}(C)
