[회로이론]
0

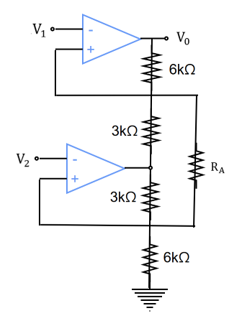

다음 회로에서 전압이득 A=6(V_1-V_2)라고 할 때, R_A의 값을 구하시오.
1
2k\Omega
오답
2
3k\Omega
3
4k\Omega
4
5k\Omega
5
6k\Omega
공식) \displaystyle A=\left(1+\frac{6k}{3k}+\frac{2\times6k}{R_A}\right)(V_1-V_2)=6(V_1-V_2)\ \rightarrow\ R_A=4k\Omega

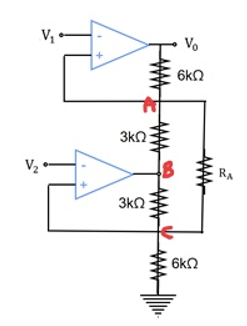

\displaystyle V_A=V_1,\ V_C=V_2
\displaystyle \frac{V_1-V_0}{6k}+\frac{V_1-V_B}{3k}+\frac{V_1-V_2}{R_A}=0
\displaystyle \frac{V_2-V_B}{3k}+\frac{V_2}{6k}+\frac{V_2-V_1}{R_A}=0
\displaystyle V_0=(V_1-V_2)\left(3+\frac{12k}{R_A}\right)=6(V_1-V_2)\ \rightarrow\ R_A=4k\Omega
