[회로이론]
0

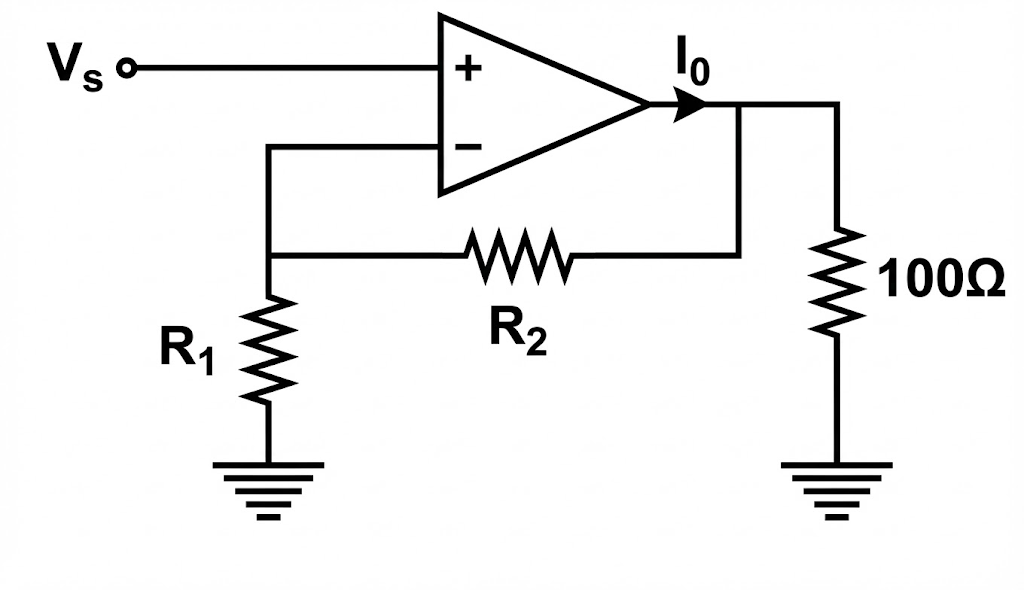

다음 회로의 op-amp는 ± 20V 공급에서 작동하고 출력은 200mA를 넘을 수 없다. R_1+R_2=9.9k\Omega이고 V_s=1V일 때, 증폭기의 가능한 최대 허용 이득을 구하시오.
1
9.9
오답
2
10
3
19.8
4
19.9
5
20

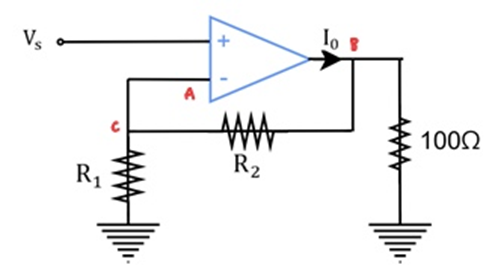

\displaystyle V_0=\dfrac{R_1+R_2}{R_1}V_s=\dfrac{9.9k}{R_1}
\displaystyle I_0=\dfrac{V_s}{R_1}+\dfrac{\dfrac{9.9k}{R_1}}{100}=\dfrac{100}{R_1}\le0.2,\ R_1\ge500(\Omega)
\displaystyle A=\dfrac{V_0}{V_s}=\dfrac{9.9k}{R_1}\le19.8
