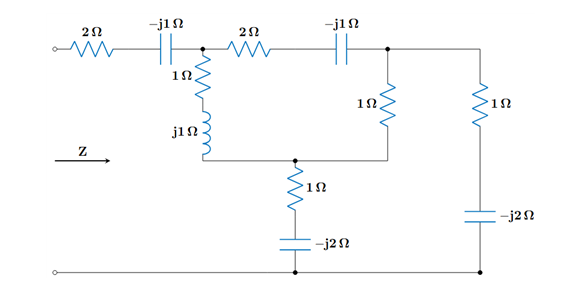

다음 회로에서 입력 임피던스 Z의 값으로 알맞은 것은?

\Delta-Y 변환을 통해 중앙의 루프를 변환하면 각각 \displaystyle \dfrac{3+j1}{4}, \dfrac{2-j1}{4}, \dfrac{1+j1}{4} 이 된다.

변환된 회로에서 입력 임피던스를 구하면

\displaystyle Z = 2-j1 + \dfrac{3+j1}{4} + \left( \dfrac{2-j1}{4} + 1-j2 \right) \parallel \left( \dfrac{1+j1}{4} + 1-j2 \right)

이므로 계산하면 답은 ⑤이다.
