[회로이론]
0

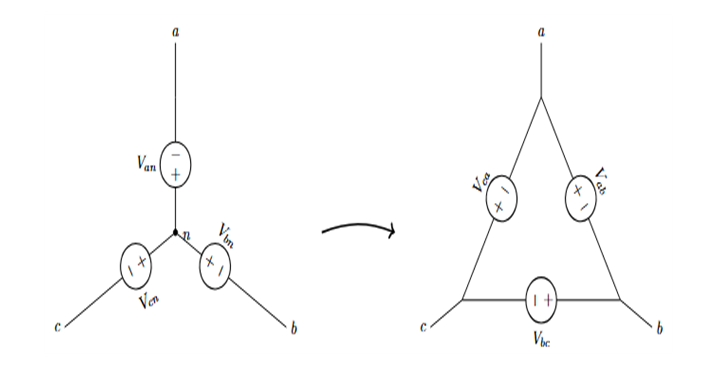

다음 3상 평형 전압원(Y \rightarrow \Delta) 회로에서 V_{an} = V_m \angle 0^\circ일 때, V_{ab}의 값으로 알맞은 것은?
1
\sqrt{3}\,V_m \angle 30^\circ
오답
2
\sqrt{3}\,V_m \angle -90^\circ
3
\sqrt{3}\,V_m \angle -210^\circ
4
\frac{1}{\sqrt{3}}\,V_m \angle 30^\circ
5
\frac{1}{\sqrt{3}}\,V_m \angle -90^\circ
Y - \Delta 변환을 진행하면, \displaystyle V_{ab} = V_{an} - V_{bn} 이고 \displaystyle V_{an} = V_m \angle 0^\circ, V_{bn} = V_m \angle -120^\circ 이므로 계산하면 답은 ④이다.
