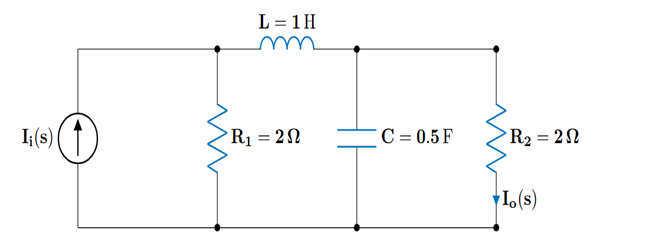

다음 회로에서 전류 전달 함수 H(s)=\dfrac{I_o(s)}{I_i(s)}를 구하면?

회로를 라플라스 변환해 s-domain으로 옮긴다. 전류 분배 법칙을 통해 계산하면

\frac{I_o(s)}{I_i(s)} = \frac{2}{2 + s + \frac{2}{s} \parallel 2} \cdot \frac{1}{s + 1} 이므로 H(s) = \frac{2}{s^2 + 3s + 4} 이다. 따라서 답은 ①이다.
