[회로이론]
0

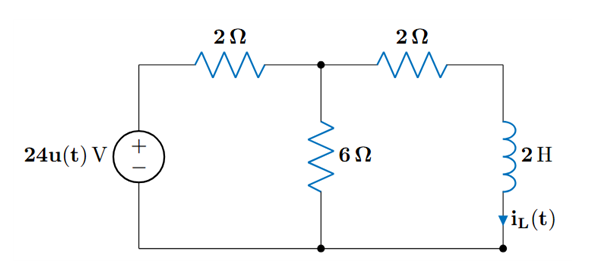

다음 회로에서 t > 0일 때 인덕터 전류 i_L(t)를 구하면? 초기 조건은 0이라고 가정한다.
1
i_L(t)=3\bigl(1-e^{-2t}\bigr)
오답
2
i_L(t)=\frac{36}{7}\bigl(1-e^{-2t}\bigr)
3
i_L(t)=\frac{36}{7}\bigl(1-e^{-1.75t}\bigr)
4
i_L(t)=4\bigl(1-e^{-2t}\bigr)
5
i_L(t)=3e^{-2t}
회로를 라플라스 변환해 s-domain으로 옮긴다. 전류 분배 법칙을 통해 계산하면
\displaystyle I_L(s) = \frac{\frac{24}{s}}{2 + 6 \parallel (2 + 2s)} \cdot \frac{6}{6 + 2 + 2s} = \frac{9}{s(s + 1.75)} 이다.
라플라스 역변환을 진행하면 \displaystyle i_L(t) = \frac{36}{7}(1 - e^{-1.75t}) 이므로 답은 ③이다.
