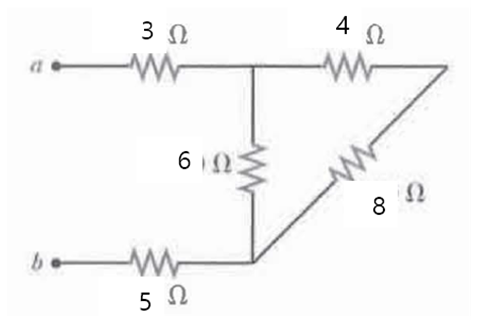

다음 그림과 같은 동일한 연결 구조에서 \displaystyle a-b 사이의 등가저항은?
1
\displaystyle 8\Omega
오답
2
\displaystyle 10\Omega
3
\displaystyle 12\Omega
4
\displaystyle 14\Omega
5
\displaystyle 16\Omega
위쪽 \displaystyle 4\Omega 과 대각 \displaystyle 8\Omega 은 직렬이므로 \displaystyle 4 + 8 = 12\Omega 이다.
이 \displaystyle 12\Omega 과 세로 \displaystyle 6\Omega 은 병렬이므로 \displaystyle R_p = \dfrac{6 \times 12}{6 + 12} = \dfrac{72}{18} = 4\Omega 이다.
전체는 \displaystyle R_{ab} = 3 + 4 + 5 = 12\Omega 이다.
